发布日期：2026-03-21 07:22 点击次数：80

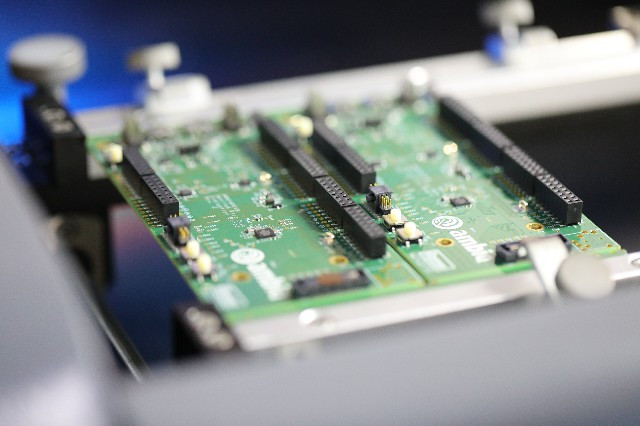

23年PCBA一站式行业教训PCBA加工场家今天为群众讲讲针对不同基板材质(如FR4、柔性板、高频板)，SMT贴装工艺参数需要作念哪些针对性拯救。针对不同基板材质，贴装工艺参数的拯救中枢在于：顺应材料特质，侧目其短板。以下是针对FR4、柔性板(FPC)和高频板的持重拯救计谋。
三类基板特质与贴装要点速览
基板类型
中枢特质
贴装要道风险
工艺拯救中枢
FR4
刚性，Tg约130-170℃，资本低，诓骗最广。
屡次回流易分层起泡；厚铜板翘曲；不耐高温。
收尾回流峰值温度与次数；优化钢网与贴装压力；必要时袭取夹具或复古。
柔性板 (FPC)
可弯折，易吸潮，名义软，尺寸瓦解性差。
高温起泡分层；贴装偏移；焊点拉裂。
贴装前充分烘烤除湿；使用载板固定；袭取软刮刀、慢速印刷；优化回流弧线与冷却。
高频板
低Dk/Df（如PTFE），对热明锐，多为薄板。
高温翘曲；介电性能劣化；阻抗失准。
袭取低温焊料与柔顺升温弧线；使用高精度贴片机；严格收尾钢网厚度与贴装精度。
FR4 基板
FR4是刚性板的主力，工艺相对熟识，但需激情其耐热性和机械强度。
回流焊温度弧线
日常FR4 (Tg≈130℃)：无铅回流峰值温度提议收尾在 240-250℃，245℃以上时期不高出10-20秒，以防分层起泡。
中/高Tg FR4 (Tg≥150-170℃)：耐热性更好，可袭取程序无铅弧线(峰值245-255℃)，更恰当双面回流、屡次焊合或高温老化场景。
贴装压力与高度
厚铜箔/大尺寸板：为对消翘曲，可恰当加多贴装压力(在元件承压限制内)，并合营复古治具，看管贴装时板子中间塌陷导致元件偏移或虚焊。
薄板 (≤0.8mm)：需裁减贴装压力，看管板子过度迂回或元件损坏。
钢网与印刷
厚铜箔板：可恰当加多钢网厚度(如0.12-0.15mm)以保证焊膏量，但需同步优化启齿盘算以防桥连。
细间距器件：袭取薄钢网(如0.10-0.12mm)并合营局部加厚，确保印刷精度。
双面回流
优先接纳中/高Tg板材。若使用日常FR4，需严格收尾第二面的回流峰值温度和时期，幸免累计热毁伤。
柔性板 (FPC)
FPC的工艺中枢在于固定、防潮和控温，看管其变形和分层。
贴装前预搞定
预烘烤除湿：FPC极易吸潮，回流时水分汽化会导致起泡分层。不异在 80-100℃下烘烤4-8小时(具体参数需凭证厚度和厂商程序考据)。
载板固定与复古
FPC必须固定在刚性载板上(如合成石、铝板)进行贴装。固定时，使用耐高温胶带或双面胶，滚球app官网确保粘性适中，高温后不残胶、不扯破FPC。
锡膏印刷
刮刀：保举使用硬度为80-90度的聚氨酯软刮刀，以适合FPC的抵抗整名义。
钢网：厚度不异为 0.08-0.12mm。为赔偿FPC的挠曲，可袭取弹性钢网或局部加厚盘算。
参数：印刷速率宜慢(10-25mm/s)，脱模速率要慢且巩固(0.1-0.2mm/s)，压力适中(0.1-0.3kg/cm)，确保焊膏齐全改变且不混浊FPC。
贴片
使用高精度贴片机，并启用BAD MARK功能。吸嘴下压高度和贴装速率需调低，幸免因FPC与载板轻佻导致贴装偏移。
回流焊
袭取柔顺的升温弧线，各温区温度可比程序弧线略低，并使用较低风速，看管FPC抖动或起泡。
典型无铅弧线参考：预热区升温速率 1-2℃/s，保温区 150-170℃/30-60s，回流峰值
分板
热烈提议袭取专用冲压模具进行分板，以减少机械应力，幸免拉扯焊点导致开裂。
高频板 (如PTFE， 罗杰斯)
高频板(如5G通讯板)的工艺重心是控温、保形和保护介电性能。
回流焊温度弧线
优先接纳低熔点无铅焊料(如SnBi系)，并袭取柔顺的升温/降温速率，减少热冲击和板子翘曲。
若使用成例SnAgCu焊料，需严格收尾峰值温度(240-250℃)和高温时期，幸免基材老化、分层或介电性能劣化。
贴装精度与钢网
高频板布线清雅，对贴装偏移明锐。需使用高精度贴片机(定位精度 ±25μm 或更高)，并严格收尾钢网厚度(0.10-0.12mm)和印刷精度，以防桥连和阻抗失准。
板翘曲收尾
薄高频板易翘曲，回流时可使用复古治具托住板边，或在拼板盘算时尽量对称、加多加强筋，以裁减翘曲风险。
环境与操作
保握车间温湿度瓦解(如 20-25℃， 40-60%RH)滚球(中国)app官网，看管板材和基材因环境变化而变形。操作时幸免用硬物划伤板面，以免松弛介质层。
开云体育(kaiyun)官方网站
备案号:
